O aterramento elétrico é um dos componentes mais importantes de qualquer instalação elétrica residencial — e um dos mais ignorados pelos moradores. Enquanto disjuntores e tomadas são visíveis e facilmente compreendidos, o aterramento trabalha de forma invisível, nos bastidores da instalação. Mas é justamente essa proteção silenciosa que pode fazer a diferença entre um susto e uma fatalidade quando algum equipamento elétrico apresenta falha. Este guia explica o que é o aterramento elétrico, como funciona, por que é obrigatório pela NBR 5410 e como verificar se o seu imóvel em Florianópolis está devidamente protegido.
O Que É Aterramento Elétrico e Como Funciona
O aterramento elétrico é a conexão intencional entre as partes metálicas da instalação — carcaças de equipamentos, tomadas, quadro de distribuição — e o solo (terra). Essa conexão cria um caminho de baixa resistência elétrica para que correntes de fuga ou falhas de isolamento escoem diretamente para a terra, sem passar pelo corpo humano.
Imagine que o isolamento do motor de uma máquina de lavar falha e energiza a carcaça metálica. Sem aterramento, tocar a máquina fecha o circuito elétrico pelo corpo — gerando choque. Com aterramento funcionando corretamente, a corrente escoa pela haste de aterramento enterrada no solo, acionando o disjuntor diferencial (DR) e interrompendo o circuito antes que o choque cause danos graves.
Por Que o Aterramento é Obrigatório pela NBR 5410
A ABNT NBR 5410 — a norma que rege todas as instalações elétricas de baixa tensão no Brasil — exige aterramento em toda a instalação elétrica residencial. Especificamente, a norma exige:
- Eletrodo de aterramento (haste ou malha) enterrado no solo
- Condutor de proteção (PE — fio verde/amarelo) em todo o circuito

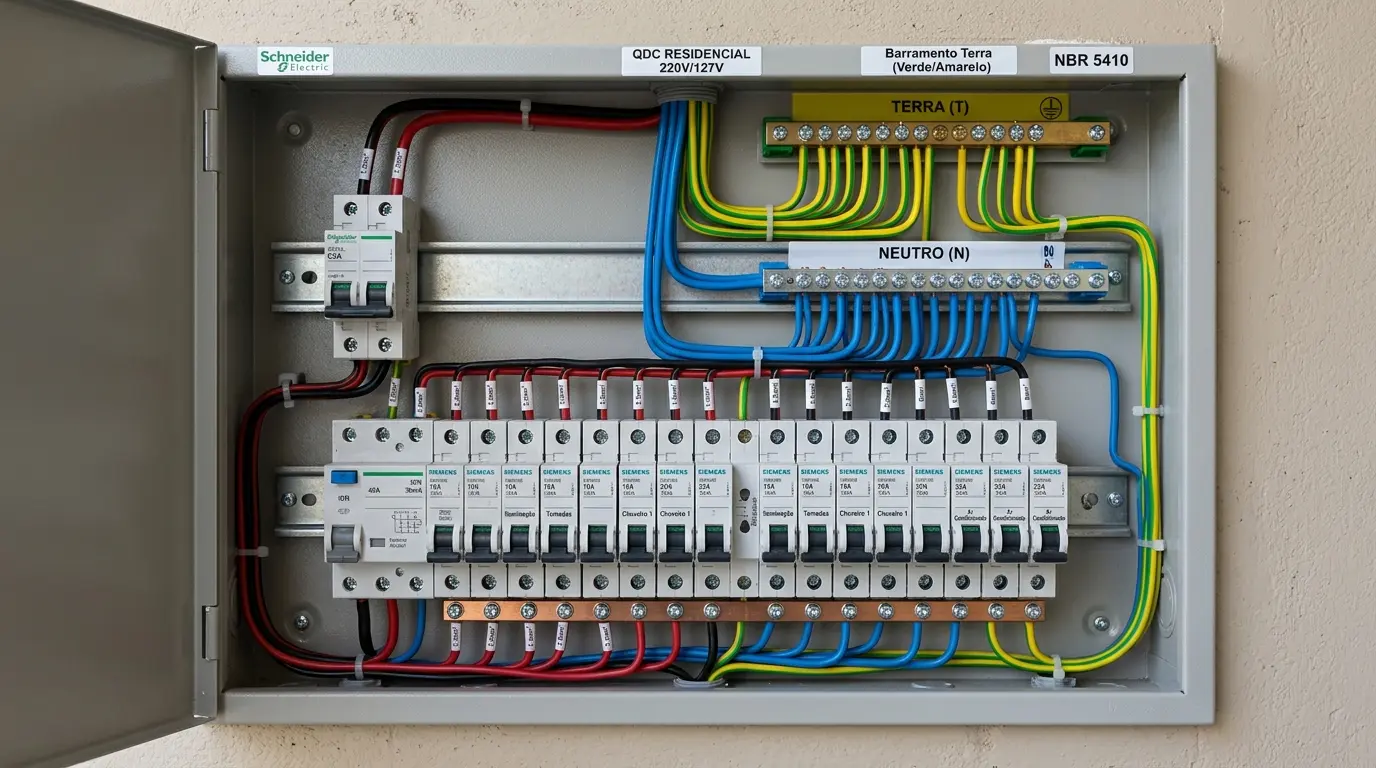

- Barra de terra independente no quadro de distribuição
- Tomadas de 3 pinos com o pino terra efetivamente conectado ao condutor PE
- Aterramento de todas as massas metálicas (carcaças de equipamentos fixos)
Em instalações sem aterramento, a aprovação do laudo técnico é impossível, e a instalação está em não-conformidade com a norma — o que pode invalidar seguros e dificultar a venda do imóvel.
Como Saber Se Seu Imóvel em Florianópolis Tem Aterramento
Muitos moradores confundem presença de tomada de 3 pinos com aterramento funcionando. O terceiro pino indica que a tomada foi preparada para receber o fio terra — mas não garante que esse fio foi corretamente conectado. Em Florianópolis, é comum encontrar imóveis reformados com tomadas de 3 pinos onde o fio PE simplesmente não está conectado a nenhuma haste de terra.
Para verificar o aterramento de forma confiável, o eletricista usa um terrômetro — equipamento que mede a resistência de aterramento em ohms. A NBR 5410 exige que a resistência do aterramento seja suficientemente baixa para garantir a atuação dos dispositivos de proteção. Essa verificação só pode ser feita por profissional qualificado com equipamento calibrado.
Sinais que podem indicar ausência de aterramento no seu imóvel:
- Tomadas de 2 pinos (redondas, sem o pino terra)
- Sensação de formigamento ao tocar eletrodomésticos
- Choque leve ao tocar a torneira metálica próxima a equipamentos elétricos
- Imóvel construído antes de 1990 sem reforma elétrica documentada
Aterramento e Disjuntor Diferencial (DR): Proteções Complementares
O disjuntor diferencial residual (DR) é muitas vezes apresentado como alternativa ao aterramento — o que é um equívoco grave. O DR detecta correntes de fuga e desliga o circuito, mas leva milissegundos para atuar. O aterramento elétrico garante que, nesses milissegundos, a corrente de fuga tenha um caminho para a terra em vez do corpo humano.
Na prática, as duas proteções funcionam em conjunto: o aterramento oferece o caminho de baixa resistência para a corrente de fuga, e essa corrente de fuga aciona o DR, que desliga o circuito imediatamente. Sem aterramento, o DR pode não detectar a falha de forma confiável. Por isso, a instalação elétrica residencial moderna deve ter obrigatoriamente ambos.
Aterramento para Equipamentos Específicos em Florianópolis
Alguns equipamentos são especialmente críticos em relação ao aterramento elétrico:
- Chuveiro elétrico: equipamento de alto risco — contato com água, alta potência, ambiente molhado. O aterramento do circuito e do corpo do chuveiro é obrigatório.
- Máquina de lavar e tanquinho: carcaça metálica em ambiente úmido — aterramento obrigatório.
- Ar condicionado: unidade interna com partes metálicas — deve ser aterrado junto com o circuito dedicado.
- Fogão de indução e forno elétrico: equipamentos com carcaça metálica e alta potência — aterramento essencial.
- Piscinas e saunas: ambientes com água exigem aterramento especialmente cuidadoso, com ligação equipotencial de todas as massas metálicas.
Como Instalar ou Corrigir o Aterramento em Florianópolis

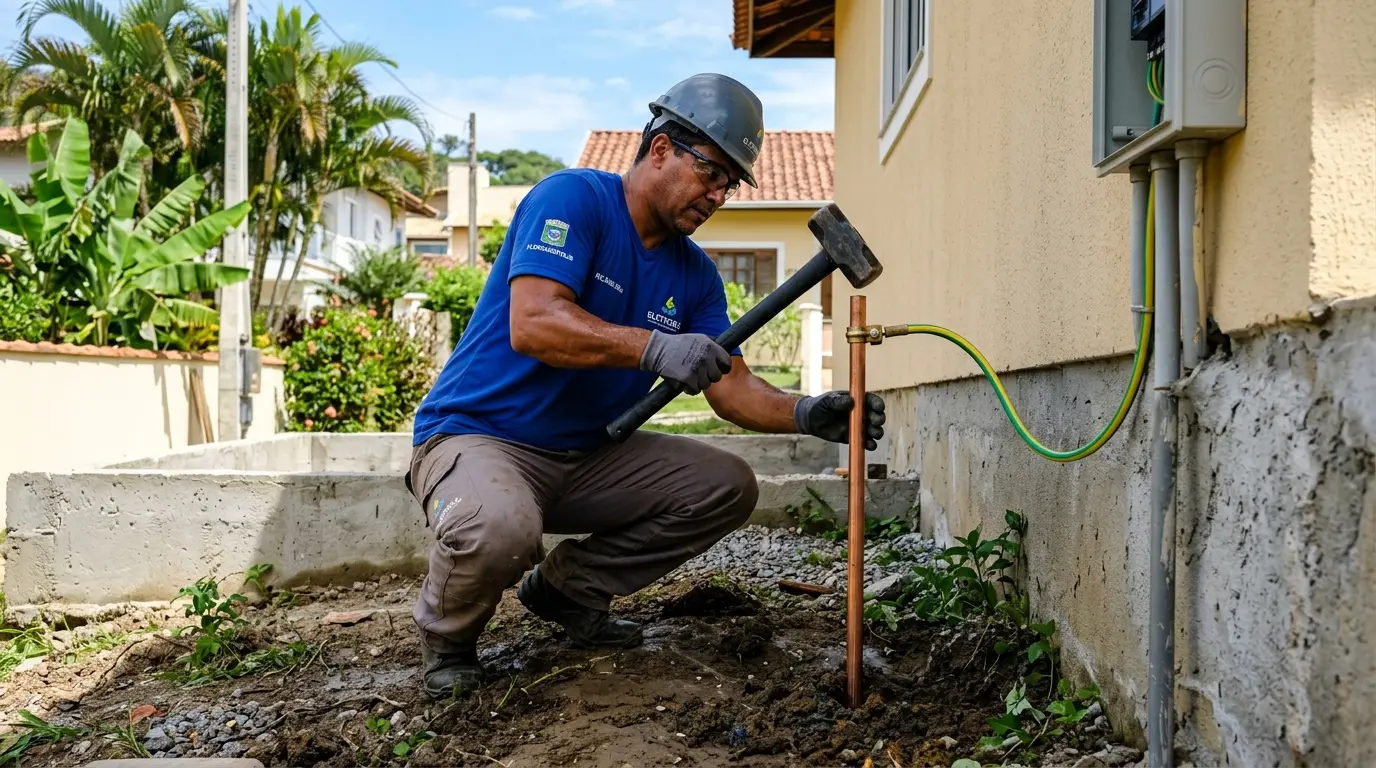

A instalação do aterramento elétrico em uma residência em Florianópolis envolve: cravação de uma ou mais hastes de aço cobreado no solo (preferencialmente em local úmido, que garante menor resistência), conexão da haste ao condutor de proteção (fio verde-amarelo) e distribuição desse condutor até o quadro de distribuição e de lá até todas as tomadas e massas metálicas.
Após a instalação, a resistência de aterramento é medida com terrômetro. Se o valor estiver acima do recomendado pela NBR 5410, pode ser necessário adicionar mais hastes ou fazer um tratamento do solo para reduzir a resistividade.
Para verificar ou instalar o aterramento no seu imóvel em Florianópolis, consulte nossa página de instalação elétrica em Florianópolis ou solicite uma vistoria elétrica para diagnóstico completo.
Perguntas Frequentes sobre Aterramento Elétrico
O que é aterramento elétrico e para que serve?
O aterramento elétrico é a conexão entre as partes metálicas da instalação e o solo, criando um caminho de baixa resistência para correntes de fuga. Em caso de falha no isolamento de um equipamento, a corrente escoa para a terra em vez de passar pelo corpo humano, prevenindo choques elétricos fatais.
Como saber se meu imóvel tem aterramento elétrico em Florianópolis?
Ter tomada de 3 pinos não garante aterramento funcional. A única forma de confirmar é com teste profissional usando terrômetro. Solicite vistoria elétrica para verificação completa do aterramento do seu imóvel.
Imóvel sem aterramento elétrico é perigoso?
Sim. Sem aterramento, qualquer falha de isolamento em eletrodomésticos pode energizar a carcaça metálica. O toque na carcaça fecha o circuito pelo corpo humano — o caminho de menor resistência disponível — causando choque que pode ser fatal.
O disjuntor diferencial (DR) substitui o aterramento elétrico?
Não. São proteções complementares. O DR detecta corrente de fuga e desliga o circuito, mas leva milissegundos. O aterramento garante que nesses milissegundos a corrente escoe para a terra. A NBR 5410 exige ambos em instalações modernas.
Quanto custa instalar aterramento elétrico em Florianópolis?
Entre R$ 300 e R$ 900 para aterramento simples (haste + fio PE até o quadro) em residências. Em instalações maiores ou com múltiplos pontos, o valor pode ser superior. O orçamento é apresentado antes da execução.
O aterramento elétrico protege contra raios?
Não diretamente. O aterramento residencial protege contra falhas internas de isolamento. Para proteção contra raios, é necessário o SPDA (para-raios), que é um sistema independente. O aterramento da instalação elétrica auxilia no funcionamento dos DPS (Dispositivos de Proteção contra Surtos).
