Qual a cor do fio fase na instalação elétrica brasileira?

Na NBR 5410, os fios de fase podem ser pretos, vermelhos, marrons, cinzas ou brancos — qualquer cor exceto verde, verde-amarelo e azul claro. Nas instalações residenciais mais comuns no Brasil, as cores de fase mais usadas são preto e vermelho (para bifásico) ou preto, vermelho e marrom (para trifásico).

O que significa fio preto na instalação elétrica?

Na NBR 5410, o fio preto é um dos condutores de fase (L). Em sistemas monofásicos, é o fio de fase por excelência — junto com o azul (neutro) e o verde-amarelo (terra) forma o conjunto completo. Em sistemas bifásicos ou trifásicos, o preto é a primeira fase (L1), junto com o vermelho (L2) e o marrom (L3).

Instalações antigas têm cores diferentes?

Sim. Instalações feitas antes da atualização da NBR 5410 (publicada em 2004) frequentemente usam cores diferentes: fase em vermelho ou preto, neutro em branco ou azul escuro, terra em verde puro ou sem fio de terra. Instalações de alumínio têm colorações próprias que também diferem do padrão atual. Se seu imóvel é antigo, um eletricista qualificado pode identificar e documentar corretamente cada condutor.

Posso identificar qual é o fio de fase sem um multímetro?

Pela cor, o fio preto, vermelho, marrom, cinza ou branco é provável fase. Mas a única forma SEGURA de identificar é com um multímetro ou detector de tensão — especialmente em instalações antigas que não seguem o padrão atual. Nunca tente identificar fios por toque ou cheiro — isso causa acidentes graves.

Fio verde e fio verde-amarelo são a mesma coisa?

Na NBR 5410, apenas o verde-amarelo é reservado para o condutor de proteção (terra). O verde puro pode ser confundido com fase em instalações antigas fora do padrão. A norma reserva exclusivamente o verde-amarelo (ou amarelo-verde) para terra — nenhuma outra função. Se você encontrar fio verde puro, verifique com multímetro antes de qualquer intervenção.

O que fazer quando os fios da parede não seguem as cores da NBR 5410?

Chame um eletricista qualificado para fazer o mapeamento dos circuitos com multímetro e alicate amperímetro. Ele identificará cada condutor, documentará no RTS e poderá corrigir as identificações (com marcação de fita adesiva colorida nas extremidades) ou substituir a fiação se necessária. Nunca faça intervenções em fiação de cor não identificada.

Qual a cor do fio neutro em instalações antigas no Brasil?

Em instalações mais antigas (pré-2004), o neutro frequentemente é branco. Em instalações ainda mais antigas, pode ser cinza claro ou até azul escuro. A NBR 5410 atual reserva o azul claro para neutro e o branco pode ser usado como fase — por isso é importante ter cautela em instalações antigas.

Quantos fios tem uma tomada padrão NBR 14136?

Uma tomada padrão NBR 14136 tem 3 pinos: fase (L), neutro (N) e terra (PE). Isso corresponde a 3 condutores na parede: preto ou vermelho (fase), azul claro (neutro) e verde-amarelo (terra). Tomadas instaladas sem o fio terra são irregulares e deixam o pino central da tomada sem proteção.

Cores dos Fios Elétricos: O Que Cada Cor Significa (NBR 5410)

Q: Para que serve o fio verde-amarelo?

O fio verde-amarelo é o condutor de proteção (PE — Protective Earth), responsável pelo aterramento. Ele conduz eventuais correntes de fuga para a terra, protegendo pessoas de choques elétricos e equipamentos de danos por surtos. É obrigatório em todas as tomadas de uso geral desde a NBR 5410 de 2004. NUNCA deve ser usado para conduzir corrente de fase ou neutro.

Q: Para que serve o fio azul claro?

O fio azul claro é o condutor neutro (N) na NBR 5410. O neutro fecha o circuito elétrico juntamente com a fase. Embora o neutro não seja 'energizado' no sentido da fase, ele conduz corrente e NÃO deve ser tocado sem desligar o circuito. Em instalações antigas, o neutro pode ser branco — isso indica instalação fora do padrão atual.

Saber o que significa cada cor de fio elétrico não é apenas curiosidade técnica — é segurança. Um eletricista identifica condutores pela cor antes de qualquer intervenção. Em instalações antigas ou fora do padrão, identificar errado pode causar curto-circuito, choque elétrico ou incêndio. Este guia explica o padrão da NBR 5410, as exceções em instalações antigas e quando chamar um profissional.

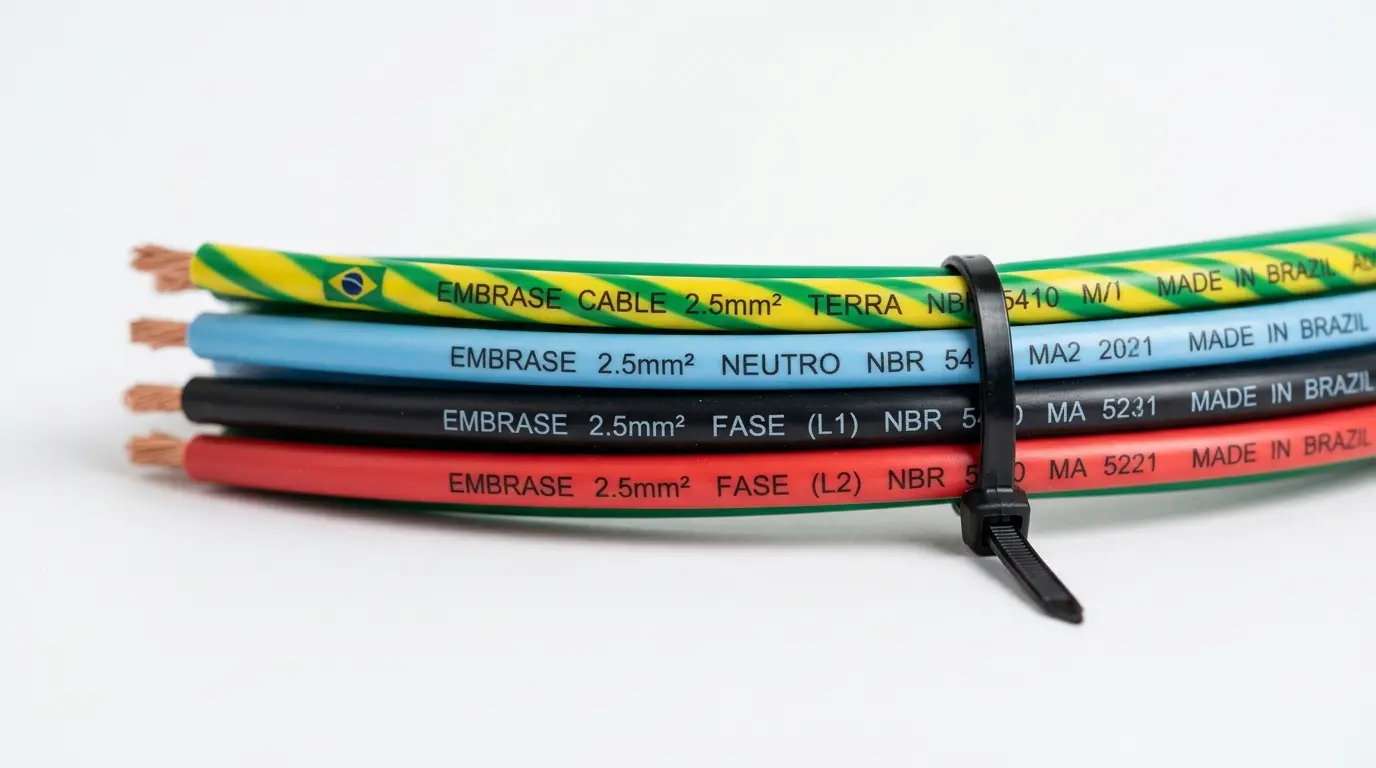

Fios elétricos coloridos padrão NBR 5410: verde-amarelo (terra), azul (neutro) e preto/vermelho (fase)

Tabela de Cores dos Fios Elétricos — NBR 5410 (Brasil)

Cor do fio	Função	Símbolo	Pode tocar com energia?
Verde-amarelo	Terra / Proteção	PE	Não (pode ter tensão em falhas)
Azul claro	Neutro	N	Não (conduz corrente)
Preto	Fase L1	L ou L1	Não (tensão de 220V)
Vermelho	Fase L2	L2	Não (tensão de 220V)
Marrom	Fase L3	L3	Não (tensão de 220V)
Cinza	Fase alternativa	L	Não
Branco	Fase alternativa (evitar)	L	Não

Regra de ouro: Verde-amarelo é SEMPRE terra. Azul claro é SEMPRE neutro. Qualquer outra cor pode ser fase.

O Fio Verde-Amarelo: Terra e Proteção

O fio verde-amarelo (ou amarelo-verde) é o condutor de proteção (PE) — o fio de terra. Ele existe para desviar eventuais correntes de fuga para o solo, protegendo pessoas de choques elétricos e equipamentos de danos por surtos de tensão.

Por que é tão importante:

Quando um equipamento tem vazamento de corrente (falha interna), o fio terra conduz essa corrente para a terra antes que ela passe pelo corpo de uma pessoa
O DR/DDR (dispositivo diferencial residual) funciona detectando desequilíbrio entre fase e neutro — o aterramento é fundamental para essa proteção funcionar
Sem terra, as tomadas NBR 14136 têm o pino central sem conexão — o equipamento fica desprotegido

O fio verde-amarelo NUNCA deve ser usado para conduzir fase ou neutro. Essa inversão é uma das causas mais comuns de acidentes em reformas mal executadas.

O Fio Azul Claro: Neutro

O neutro (azul claro) é o condutor de retorno do circuito. Junto com a fase, ele completa o circuito elétrico. Uma confusão comum: "o neutro não tem tensão, então é seguro tocar." Isso é falso.

O neutro conduz corrente elétrica enquanto o circuito está ligado. Tocar no fio neutro com o circuito energizado pode causar choque elétrico — especialmente em instalações com neutro deficiente ou em sistemas TN-C onde neutro e terra são compartilhados. Sempre desligue o disjuntor antes de qualquer intervenção.

Os Fios de Fase: Preto, Vermelho e Marrom

As fases são os condutores que transportam a tensão da rede elétrica. Em instalações residenciais monofásicas (mais comuns em apartamentos pequenos), há apenas uma fase — geralmente o fio preto. Em instalações bifásicas (padrão em Florianópolis com 220V), há duas fases: preto (L1) e vermelho (L2).

Sistema monofásico (1 fase)

Fio preto (fase) + fio azul (neutro) + fio verde-amarelo (terra) = 3 condutores no circuito.

Sistema bifásico (2 fases) — padrão residencial em Florianópolis

Fio preto (L1) + fio vermelho (L2) + fio azul (neutro) + fio verde-amarelo (terra) = 4 condutores. A tensão entre as duas fases é 220V.

Sistema trifásico (3 fases) — industrial e comercial

Fio preto (L1) + fio vermelho (L2) + fio marrom (L3) + fio azul (neutro) + fio verde-amarelo (terra) = 5 condutores. Tensão entre fases: 380V.

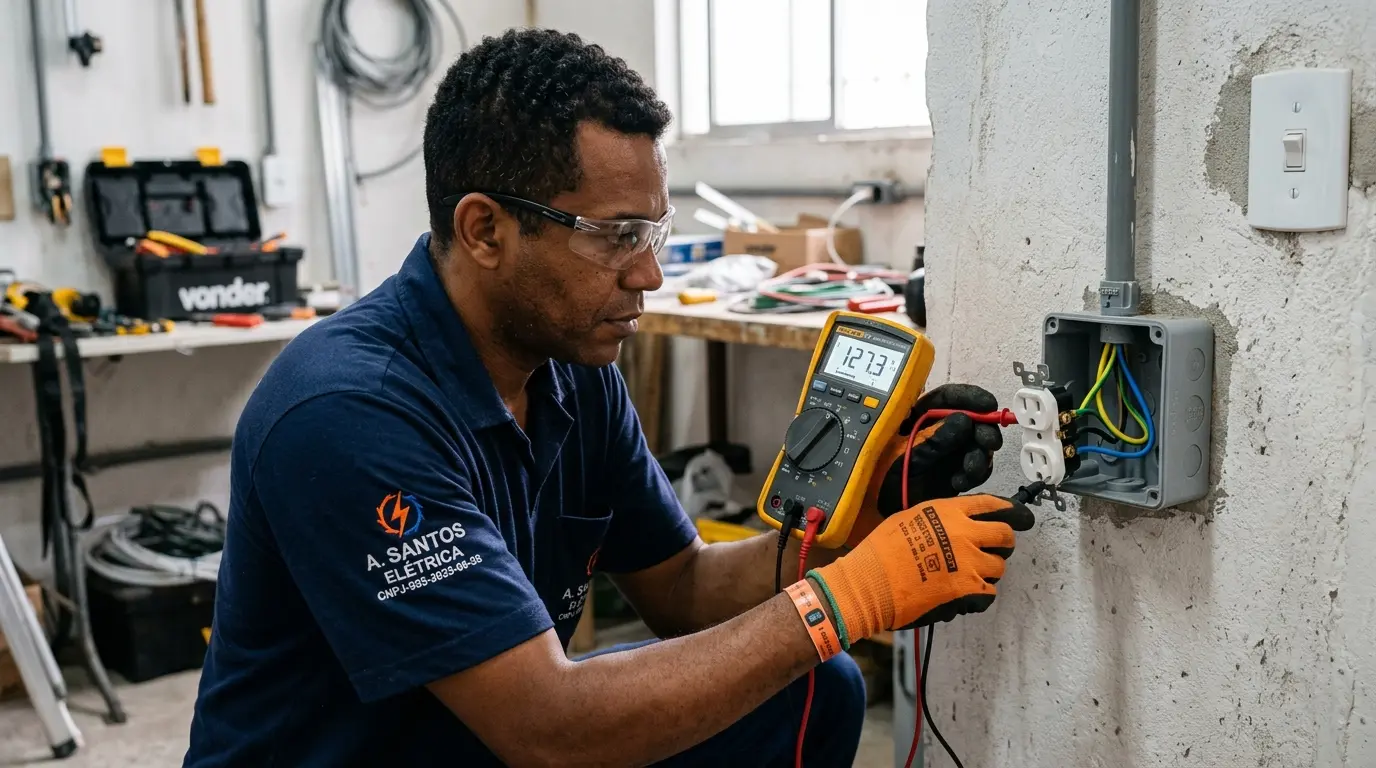

Eletricista identificando cores dos fios elétricos em caixa de passagem em Florianópolis

Instalações Antigas: Cores Diferentes do Padrão

A NBR 5410 foi atualizada em 2004. Instalações mais antigas frequentemente têm:

Cor encontrada	Pode ser (instalação antiga)	Verificar com multímetro
Branco	Neutro (instalações pré-2004)	Sempre
Amarelo	Terra ou fase (varia)	Sempre
Verde puro	Terra ou fase (não confiável)	Sempre
Cinza	Neutro ou fase	Sempre
Fio preto único	Fase (sem terra na instalação)	Sempre

Se o seu imóvel tem mais de 20 anos e você não sabe identificar os fios, não faça intervenções sem um eletricista. A revisão da instalação elétrica inclui o mapeamento e documentação de todos os circuitos.

Por Que Seguir as Cores da NBR 5410 é Obrigatório

A padronização de cores não é opcional — é exigência da ABNT NBR 5410. Os motivos práticos são claros:

Segurança na manutenção — qualquer eletricista que abrir o quadro ou uma caixa identifica imediatamente cada condutor sem precisar testar
Validade do laudo — laudos elétricos exigem conformidade com a norma, incluindo cores corretas
Seguros e imóveis — instalações fora do padrão podem invalidar apólices

Perguntas Frequentes — Cores dos Fios Elétricos

Qual a cor do fio fase no Brasil?

Preto (L1), vermelho (L2) ou marrom (L3). Em instalações monofásicas, geralmente o fio preto é a fase.

Para que serve o fio verde-amarelo?

É o fio de terra (PE — Proteção à Terra). Desvia correntes de fuga para o solo, protegendo pessoas e equipamentos. NUNCA deve ser usado como fase ou neutro.

Para que serve o fio azul claro?

É o condutor neutro (N). Fecha o circuito elétrico com a fase. Conduz corrente — não é seguro tocar com o circuito ligado.

O fio branco é fase ou neutro?

Depende da época da instalação. Em instalações pré-2004, pode ser neutro. Na NBR 5410 atual, branco pode ser usado como fase. Sempre verifique com multímetro.

O neutro tem tensão?

Não tem tensão de fase, mas conduz corrente e pode causar choque. Sempre desligue o disjuntor antes de tocar no neutro.

Instalações antigas têm as mesmas cores?

Não. Instalações pré-2004 frequentemente usam branco para neutro, verde puro para terra e outras combinações. Use multímetro para verificar — não confie apenas na cor em imóveis antigos.

Quantos fios tem uma tomada padrão?

3 fios: fase (preto ou vermelho), neutro (azul) e terra (verde-amarelo). Os 3 pinos da tomada NBR 14136 correspondem a esses 3 condutores.

O que fazer se os fios do meu imóvel não seguem o padrão?

Chame um eletricista para mapeamento com multímetro e documentação. Reformas elétricas em Florianópolis incluem padronização das cores conforme NBR 5410.

Sistema trifásico usa quais cores?

Preto (L1) + vermelho (L2) + marrom (L3) + azul claro (neutro) + verde-amarelo (terra) = 5 condutores.

Posso identificar a fase sem multímetro?

Pela cor (preto, vermelho, marrom), mas NUNCA por toque. A única forma segura é com multímetro ou detector de tensão. Identificação errada causa acidentes graves.
