Você sabe a diferença entre o disjuntor, o DR e o DPS no quadro elétrico? Muitos imóveis em Florianópolis têm o quadro com apenas disjuntores — sem o DR (proteção contra choque) e sem o DPS (proteção contra surtos). Essa ausência coloca pessoas e equipamentos em risco que pode ser evitado com investimento relativamente baixo.
O Que É o DR (Dispositivo Diferencial Residual)
O DR — também chamado de DDR (Dispositivo Diferencial Residual) ou "interruptor diferencial residual" — é um dispositivo de proteção que monitora constantemente o equilíbrio entre a corrente que sai pela fase e a corrente que retorna pelo neutro. Em condições normais, essas correntes são iguais. Quando há uma fuga (por exemplo, corrente passando pelo corpo de uma pessoa), o DR detecta o desequilíbrio e desarma em até 30 milissegundos.
Por que 30 ms importa? O coração humano entra em fibrilação ventricular (parada cardíaca) com correntes acima de 30 mA durante mais de 100 ms. O DR de 30 mA e 30 ms garante que a corrente seja interrompida antes que cause danos irreversíveis.
Tipos de DR
| Sensibilidade | Uso | Protege contra |
|---|---|---|
| 30 mA (alta sensibilidade) | Tomadas gerais, banheiros, cozinha | Choque elétrico em pessoas |
| 10 mA (extra sensível) | Piscinas, saunas, áreas molhadas especiais | Choque em ambientes de alto risco |
| 100–300 mA (média sensibilidade) | Proteção de equipamentos e incêndio | Arcos elétricos, proteção de máquinas |
O Que É o DPS (Dispositivo de Proteção contra Surtos)
O DPS protege a instalação elétrica contra surtos de tensão transitórios — picos de tensão que duram microssegundos mas chegam a milhares de volts. Esses surtos são causados por:
- Raios próximos — mesmo sem atingir o imóvel, a descarga atmosférica induz tensões na rede elétrica
- Manobras na rede CELESC — religamentos, chaveamentos e falhas na distribuição
- Desligamentos bruscos de equipamentos de alta potência na mesma rede
Quando um surto ocorre, o DPS deriva a energia excedente para o terra em nanossegundos — antes que chegue aos equipamentos. Sem DPS, cada surto danifica progressivamente os componentes eletrônicos de TVs, computadores, geladeiras e outros aparelhos.
Classes de DPS
| Classe | Protege contra | Onde instalar |
|---|---|---|
| Classe I | Raios diretos na rede (surtos muito intensos) | Quadro de entrada, junto ao medidor |
| Classe II | Surtos da rede elétrica e raios indiretos | Quadro de distribuição interno |
| Classe III | Surtos residuais que passaram pelo Classe II | Junto aos equipamentos sensíveis |
Para a maioria dos imóveis residenciais em Florianópolis, o DPS Classe II no quadro de luz é suficiente e resolve mais de 90% das situações de surto.
DR vs. Disjuntor: Qual a Diferença
| Dispositivo | Protege contra | Sensibilidade |
|---|---|---|
| Disjuntor termomagnético | Sobrecarga no cabo e curto-circuito | Desarma a partir de 125% da corrente nominal (segundos a minutos) |
| DR / DDR | Fuga de corrente, choque elétrico em pessoas | 30 mA em 30 ms (proteção humana) |
| DPS | Surtos de tensão transitórios | Microsegundos (protege equipamentos) |
Os três dispositivos são complementares. A NBR 5410 exige disjuntores e DR em circuitos de tomada; o DPS é recomendado e obrigatório em imóveis com SPDA.
Como Saber Se o Seu Quadro Tem DR e DPS

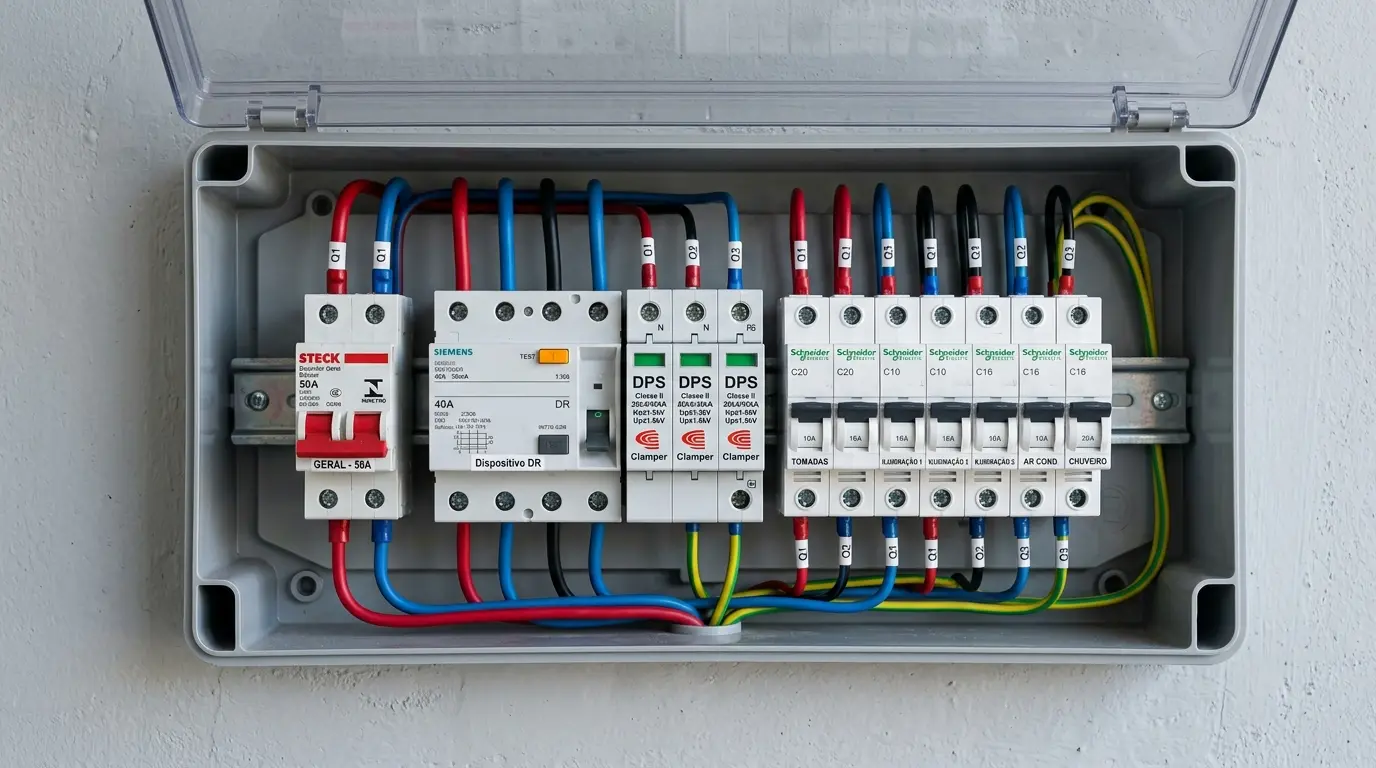

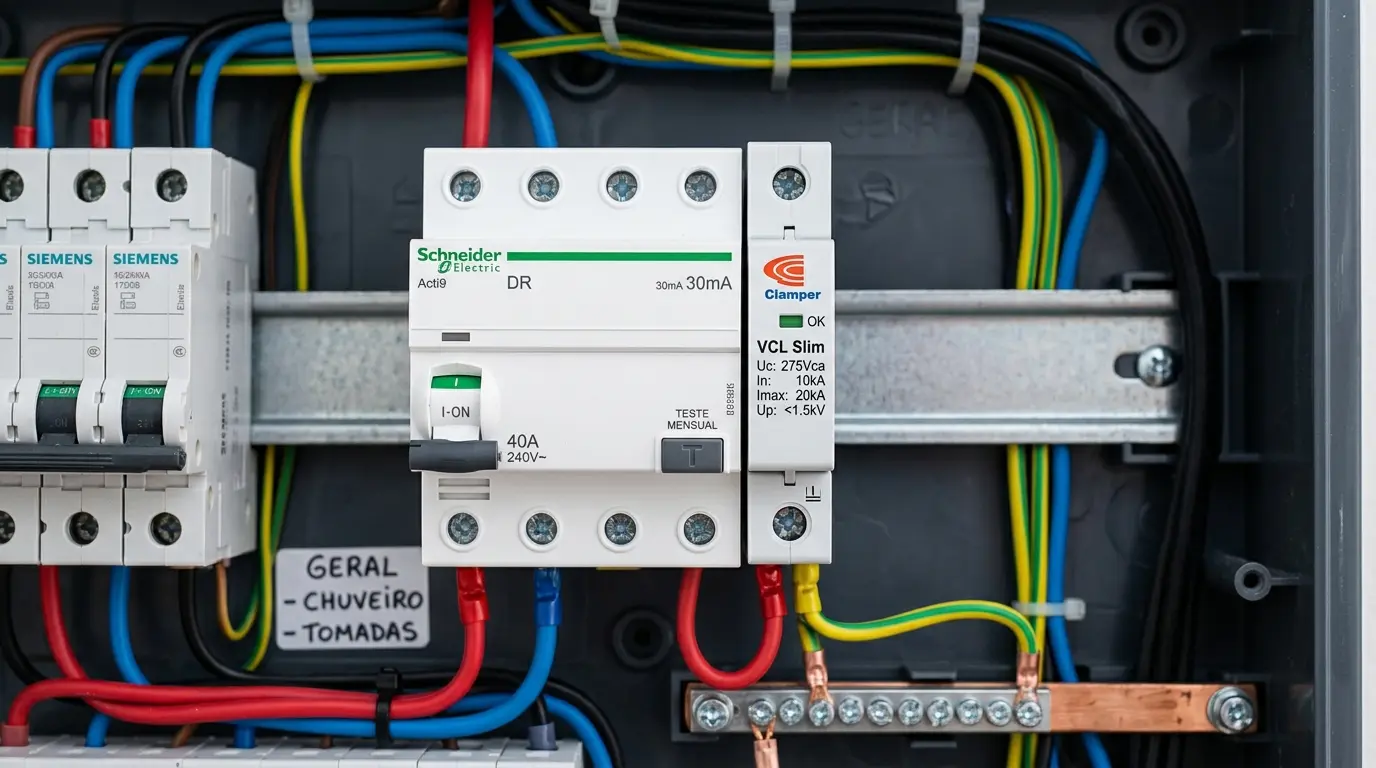

Abra a tampa do quadro elétrico. O DR tem aparência de disjuntor, mas com um botão de teste ("T") na frente — geralmente maior que os disjuntores comuns. O DPS é um dispositivo menor, frequentemente com indicador de estado (verde = funcionando, vermelho = substituir).
Se o seu quadro tem apenas disjuntores sem nenhum desses dispositivos, a instalação está desatualizada. Um eletricista qualificado instala DR e DPS no quadro existente na maioria dos casos sem necessidade de substituir o quadro inteiro.
Quanto Custa Instalar DR e DPS em Florianópolis
| Dispositivo | Custo do equipamento | Mão de obra | Total estimado |
|---|---|---|---|
| DR 30 mA bipolar | R$ 80 – R$ 180 | R$ 80 – R$ 150 | R$ 160 – R$ 330 |
| DR 30 mA tetrapolar | R$ 150 – R$ 350 | R$ 100 – R$ 180 | R$ 250 – R$ 530 |
| DPS Classe II (monofásico) | R$ 60 – R$ 200 | R$ 80 – R$ 150 | R$ 140 – R$ 350 |
| DPS Classe II (trifásico) | R$ 180 – R$ 400 | R$ 100 – R$ 180 | R$ 280 – R$ 580 |
Perguntas Frequentes — DR e DPS em Florianópolis
O que é DR (DDR) na instalação elétrica?
Dispositivo que detecta fugas de corrente (30 mA) e desarma em 30 ms, protegendo pessoas contra choque elétrico. Obrigatório pela NBR 5410 em tomadas de áreas molhadas.
O que é DPS?
Dispositivo de Proteção contra Surtos — protege equipamentos contra picos de tensão causados por raios ou manobras na rede CELESC. Deriva o excesso de tensão para a terra em nanossegundos.
Qual a diferença entre DR e disjuntor?
Disjuntor protege a fiação contra sobrecarga (correntes altas, por segundos). DR protege pessoas contra choque (correntes de 30 mA, em 30 ms). São complementares — não se substituem.
O DR é obrigatório em Florianópolis?
Sim. A NBR 5410 exige DDR em circuitos de tomadas em banheiros, cozinha, lavanderia, áreas externas e piscinas desde 2004.
O DR desarmou sozinho — o que fazer?
Desconecte os equipamentos do circuito um a um até identificar o defeituoso. Se o DR continuar desarmando sem equipamento, há fuga na fiação — chame um eletricista.
DPS protege contra raios?
Contra os surtos de tensão causados por raios na rede elétrica, sim. Para proteção contra raios diretos, é necessário SPDA (captador físico). DPS e SPDA se complementam.
Quanto custa instalar DR no quadro em Florianópolis?
De R$ 160 a R$ 330 para DR bipolar (circuitos monofásicos). Inclui o dispositivo e a mão de obra de instalação no quadro.
Qual a classe de DPS para uso residencial?
DPS Classe II é suficiente para a grande maioria dos imóveis residenciais. Classe I é necessário em imóveis com SPDA (para-raios) externo.
O DPS precisa de manutenção?
Sim. Após surtos intensos, o DPS pode ter sua capacidade de proteção reduzida. Modelos com indicador visual (verde/vermelho) mostram o estado. Recomenda-se verificação anual.
Posso instalar DR e DPS no quadro antigo?
Na maioria dos quadros com trilho DIN, sim. Quadros muito antigos (sem trilho padrão) precisam ser substituídos — o que é recomendável de qualquer forma.
