O quadro de disjuntor residencial é o coração da instalação elétrica de qualquer imóvel em Florianópolis. É ele que distribui a energia para todos os circuitos, protege a fiação contra sobrecargas e curto-circuitos e — quando equipado com DR (diferencial residual) — protege os moradores contra choques elétricos. Um quadro subdimensionado ou antigo é uma das principais causas de disjuntor caindo com frequência e de risco elétrico em imóveis da região.
O Que é o Quadro de Disjuntor Residencial

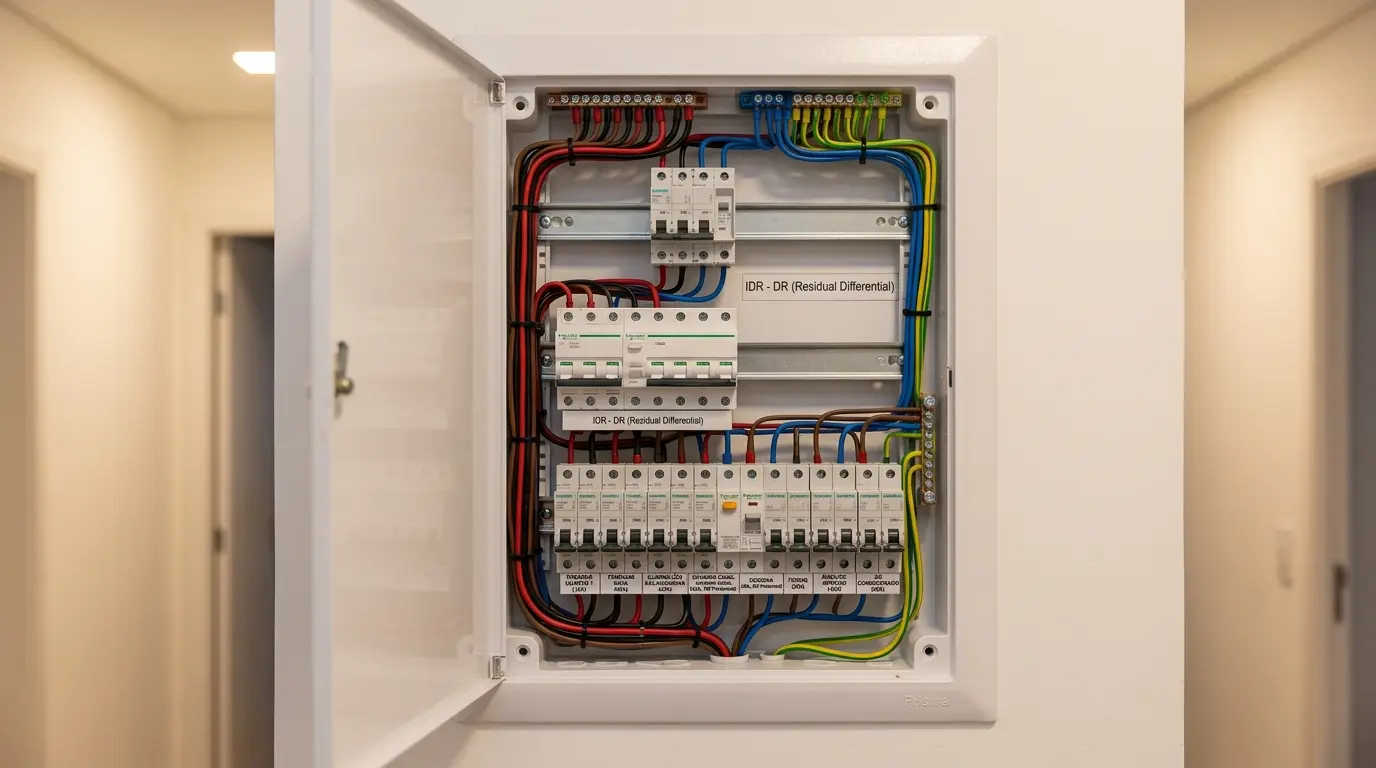

O quadro de distribuição elétrica residencial (popularmente chamado de "quadro de luz" ou "caixa de disjuntores") é o painel onde os circuitos elétricos do imóvel são divididos e protegidos individualmente. Cada circuito tem seu próprio disjuntor, que interrompe automaticamente a corrente em caso de sobrecarga ou curto-circuito.
Um quadro bem dimensionado para um imóvel em Florianópolis deve ter:
- 1 disjuntor geral dimensionado para a carga total do imóvel
- Circuitos dedicados para cargas pesadas: chuveiro, ar-condicionado, lavadora, forno
- DR (diferencial residual) nos circuitos de banheiros, cozinha e áreas externas
- Identificação clara de cada circuito
- Espaços livres para expansão futura (mínimo 20% segundo a NBR 5410)
Tipos de Disjuntor para Residências em Florianópolis
Disjuntor Termomagnético (Simples)
É o disjuntor padrão, presente em todo quadro residencial. Protege contra sobrecarga térmica (aquecimento por excesso de corrente por tempo prolongado) e curto-circuito (abertura magnética instantânea). Disponível em versão monopolar (1 polo), bipolar (2 polos) e tripolar (3 polos).
Disjuntor DR (Diferencial Residual)
Combina a proteção termomagnética com a proteção diferencial contra choques elétricos. Detecta correntes de fuga de 30mA e desliga o circuito em menos de 30ms — antes que uma descarga cause dano físico. Obrigatório pela NBR 5410 em tomadas de banheiros, cozinhas, lavanderias e áreas externas em Florianópolis.
Disjuntor DPS (Dispositivo de Proteção contra Surto)
Protege contra sobretensões transitórias causadas por raios ou manobras na rede CELESC. Recomendado especialmente em imóveis com equipamentos eletrônicos de valor (computadores, TVs, home theaters) e em regiões com maior incidência de raios em Florianópolis, como o Norte da Ilha.
Quantos Disjuntores Precisa um Imóvel em Florianópolis
| Tipo de Imóvel | Mínimo de Circuitos | Disjuntores DR necessários |
|---|---|---|
| Studio / Kitnet | 6–8 | 1 DR (banheiro + cozinha) |
| Apartamento 2 quartos | 8–12 | 2 DR |
| Apartamento 3 quartos | 12–16 | 2–3 DR |
| Casa 3 quartos | 14–20 | 3–4 DR |
| Casa 4+ quartos | 18–28 | 4+ DR |
Quando Trocar o Quadro de Disjuntor Residencial em Florianópolis
Troque o quadro elétrico residencial quando:
- O disjuntor cai com frequência sem sobrecarga aparente
- Há cheiro de queimado ou plástico próximo ao quadro

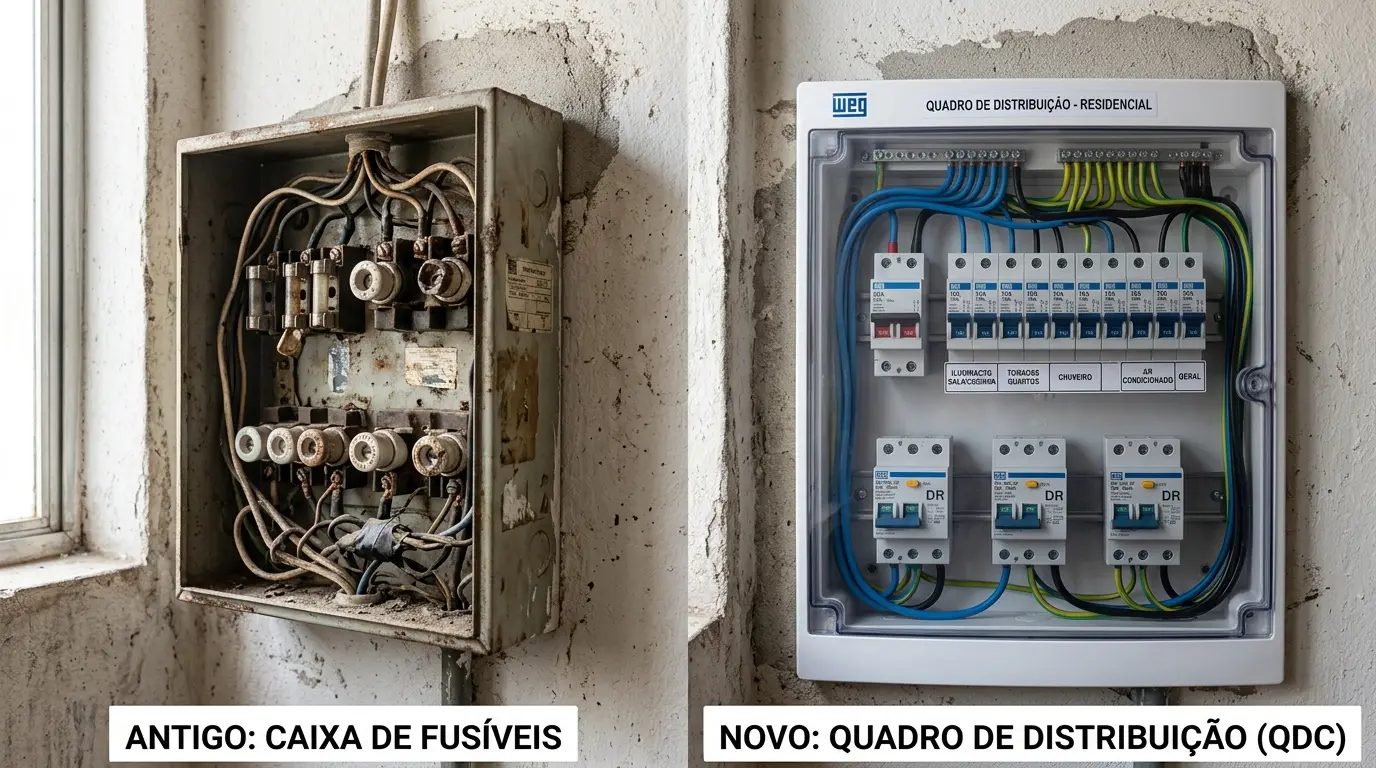

- O quadro é antigo com fusíveis de cerâmica (sem disjuntores modernos)
- Não há DR instalado nos banheiros e cozinha
- Você vai instalar ar-condicionado, chuveiro novo, carregador de carro elétrico ou outra carga pesada
- O quadro não tem espaço para novos disjuntores
- O imóvel tem mais de 20 anos sem reforma elétrica
Quanto Custa Trocar o Quadro Elétrico em Florianópolis
| Serviço | Faixa de Preço | Prazo |
|---|---|---|
| Troca de quadro 4–8 disjuntores | R$ 800 – R$ 1.200 | 4–6 horas |
| Troca de quadro 10–16 disjuntores + DR | R$ 1.200 – R$ 1.800 | 6–8 horas |
| Troca de quadro 18–24 disjuntores + DR + DPS | R$ 1.800 – R$ 2.500 | 1 dia útil |
| Adição de circuito dedicado (ar-cond.) | R$ 350 – R$ 700 | Mesmo dia |
| Instalação de DR em quadro existente | R$ 300 – R$ 600 | 2–4 horas |
Preços incluem materiais e mão de obra. Valores exatos dependem do modelo do quadro e da extensão da fiação existente. Orçamento gratuito após visita técnica.
Normas para Quadro Elétrico Residencial em Florianópolis
O quadro de distribuição residencial em Florianópolis deve seguir:
- NBR 5410: instalações elétricas de baixa tensão — define dimensionamento, proteções obrigatórias e separação de circuitos
- Normas CELESC: para o padrão de entrada e disjuntor geral, a CELESC tem normas específicas sobre localização, acessibilidade e capacidade
- NBR 14136: tomadas e plugues — o padrão atual (3 pinos) é diferente do padrão antigo, importante em reformas
O Que o Eletricista Faz na Troca do Quadro em Florianópolis
- Levantamento dos circuitos existentes e identificação de cargas
- Seleção do novo quadro com espaço adequado (carga atual + 20% de reserva)
- Desligamento da energia no padrão de entrada
- Instalação do novo quadro e transferência organizada das fiações
- Instalação dos DRs nos circuitos obrigatórios
- Identificação de todos os circuitos no quadro novo
- Religamento e testes de cada circuito
- RTS fotográfico com antes e depois, materiais usados e especificações
Perguntas Frequentes
Quanto custa trocar o quadro de disjuntor residencial em Florianópolis?
Entre R$ 800 e R$ 2.500 dependendo do número de disjuntores e marca do quadro. Quadros de 4–8 disjuntores: R$ 800–R$ 1.200. Quadros de 12–24 disjuntores com DR: R$ 1.500–R$ 2.500. Inclui nota fiscal e garantia de 90 dias.
Quando é necessário trocar o quadro de disjuntor residencial?
Disjuntor caindo sem sobrecarga real, cheiro de queimado no quadro, quadro antigo com fusíveis de cerâmica, sem DR em banheiros e cozinha, ou ao adicionar cargas pesadas como ar-condicionado ou carregador de carro elétrico.
Qual a diferença entre disjuntor simples e DR?
O simples (termomagnético) protege contra sobrecarga e curto-circuito. O DR (diferencial residual) protege adicionalmente contra choques elétricos, detectando correntes de fuga de 30mA. Obrigatório pela NBR 5410 em banheiros, cozinhas e áreas externas.
Quantos disjuntores precisa um apartamento em Florianópolis?
Apartamento 2 quartos: 8–12 disjuntores + 2 DR. Apartamento 3 quartos: 12–16 + 2–3 DR. Sempre com reserva de 20% para expansão futura conforme NBR 5410.
O quadro de disjuntor precisa de ART em Florianópolis?
Troca simples por eletricista habilitado não exige ART, mas o RTS é recomendado. Reformas maiores com ampliação do padrão ou obras comerciais exigem ART de engenheiro ou técnico responsável.
Qual a vida útil de um quadro de disjuntor residencial?
20 a 30 anos para quadros de qualidade. Disjuntores individualmente: 10.000 a 20.000 operações. Quadros com mais de 15 anos em Florianópolis merecem inspeção técnica.
Posso aumentar a capacidade do disjuntor geral sozinho?
Não. Sem análise técnica, você corre risco de sobrecarregar a fiação existente. A capacidade do disjuntor deve ser compatível com a bitola do cabo. Alterações no padrão de entrada seguem normas da CELESC e devem ser feitas por eletricista qualificado.
Qual a melhor marca de disjuntor para residência em Florianópolis?
Schneider Electric, ABB, Siemens, WEG e Intelbras — todas com certificação Inmetro compulsória. Evite disjuntores sem marca ou fabricante desconhecido.
O que é o quadro de medição predial e quem é responsável por ele?
É onde fica o medidor CELESC e o disjuntor geral. Em casas, responsabilidade do proprietário. Em prédios, responsabilidade do condomínio/síndico. A CELESC é responsável até o ponto de entrega.
Como funciona a troca do quadro de disjuntor em Florianópolis?
Levantamento dos circuitos → seleção do quadro → desligamento da energia → instalação e transferência das fiações → instalação dos DRs → identificação dos circuitos → testes → RTS fotográfico. Leva 4 a 8 horas em apartamentos padrão.
